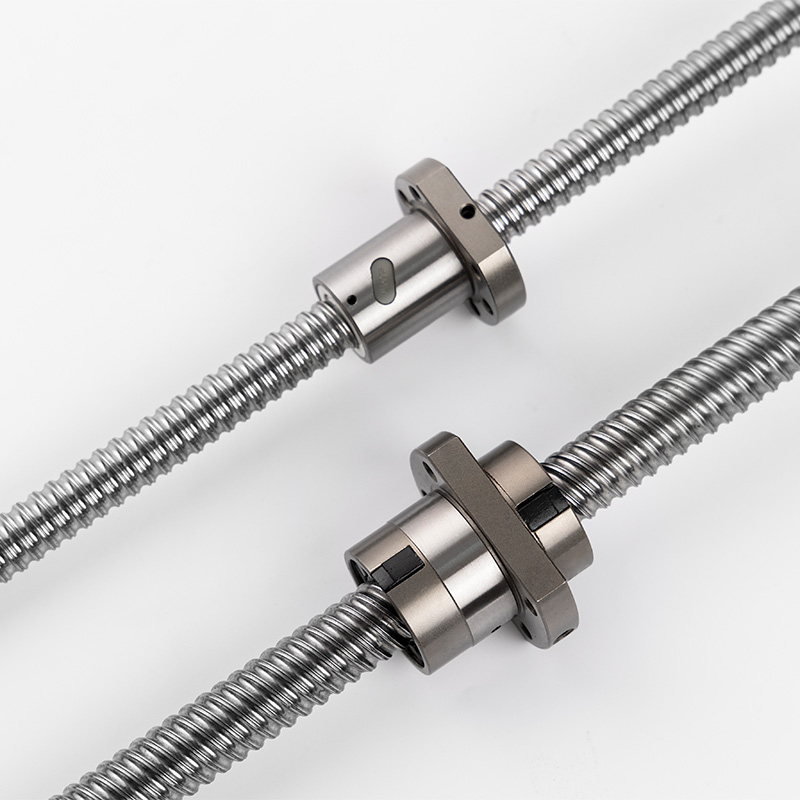

يؤدي تحديد مكونات الحركة الخطية الخاطئة إلى الإضرار بدقة أداة الآلة. فهو يحد بشدة من معدلات التغذية أثناء الإنتاج. كما أنه يعمل على تسريع التآكل الميكانيكي عبر النظام بأكمله. يواجه المهندسون والمهندسون التحديثيون واقعًا معقدًا كل يوم. يجب عليك التنقل في مصفوفة واسعة من درجات الدقة. يجب عليك موازنة تكوينات التحميل المسبق مع سعات التحميل الديناميكية. غالبًا ما يؤدي التخمين هنا إلى الفشل المبكر. إنه يخلق ميزانيات متضخمة بشكل كبير وجداول إنتاج مدمرة. لقد أنشأنا هذا الدليل لمساعدتك في التغلب على الضوضاء التقنية. هدفنا هو توفير إطار عمل قائم على الأدلة لبناءك التالي. سوف تتعلم كيفية تحديد التكوين الدقيق للمحرك الخطي الذي تحتاجه. سنقوم بمواءمة اختيارك مباشرة مع متطلبات الأداء الصارمة لآلة CNC الخاصة بك. يمكنك تحقيق أهداف دورة حياتك بفعالية دون الإفراط في الإنفاق. تابع القراءة لإتقان عملية التحجيم. منع أخطاء التصميم الكارثية قبل أن تصل إلى أرضية متجرك.
يفرض التطبيق المواصفات: تتطلب معالجة المعادن الصلبة صلابة مختلفة ومستويات تحميل مسبق مقارنةً بالتوجيه عالي السرعة للخشب أو البلازما.
الدقة ليست كل شيء: الإفراط في تحديد درجات ISO/JIS (على سبيل المثال، طلب C0 عندما يكون C5 كافيًا) يؤدي إلى زيادة التكاليف بشكل كبير دون عائد استثمار مضمون.
يعد التحميل المسبق أمرًا بالغ الأهمية بالنسبة لـ CNC: يتطلب القضاء على رد الفعل العكسي تحميلًا مسبقًا مناسبًا لصمولة الكرة، مما يؤثر بطبيعته على الاحتكاك ودرجات حرارة التشغيل.
مسائل التثبيت: يؤثر تكوين الدعامات الطرفية (الثابتة مقابل الثابتة المدعومة) بشكل مباشر على السرعة الحرجة وحدود الالتواء.
تقييم عبء العمل التشغيلي بدقة. تتطلب معالجة المعادن الصلبة قدرات ميكانيكية محددة. يفرض طحن التسلق الثقيل أحمالًا شعاعية ومحورية هائلة على أنظمة القيادة لديك. يتطلب قدرة تحميل ديناميكية عالية. إنها تتطلب صلابة مطلقة من مجموعاتك الميكانيكية لمنع اهتزاز الأدوات. تحديد المواقع السريع يخلق تحديا مختلفا تماما. تعطي أجهزة التوجيه الخشبية عالية السرعة أو قواطع البلازما الأولوية للرصاص العالي والتسارع السريع. نادرا ما يرون قوى القطع الثقيلة. يجب عليك التمييز بين ملفات التعريف هذه في وقت مبكر من مرحلة التصميم. التغاضي عن هذه القوى يؤدي إلى تدهور المحمل السريع.
بعد ذلك، حدد بوضوح الاحتياجات القياسية مقابل الاحتياجات عالية الدقة. قم بتعيين التسامح مع الجزء المطلوب مباشرة إلى المعيار مكونات أداة الآلة . توفر البراغي المدرفلة القياسية نسبة تكلفة إلى فائدة ممتازة. إنهم يهيمنون على مهام الأتمتة الأساسية والتصنيع العام. تكلفة البراغي الأرضية الدقيقة أكثر بكثير. ومع ذلك، فهي توفر إمكانية تكرار تحديد المواقع بشكل فائق. قم بتحليل ما إذا كان منتجك النهائي يحتاج بالفعل إلى دقة على مستوى الطيران. لا تدفع مقابل تفاوت +/- 0.005 مم إذا كان منتجك النهائي يسمح بانحرافات +/- 0.1 مم.
قم بتخطيط القيود المادية لهيكل جهازك. حدد الحد الأقصى لطول السكتة الدماغية أولاً. تحقق من البصمة المتوفرة لديك لمعرفة مبيت الجوز وكتل المحمل. تحديد حدود التكامل الخاصة بك فيما يتعلق بالمحركات المؤازرة أو السائر. تأكد من أن لديك مساحة كافية لتركيب المحرك والوصلات الصلبة. إذا تجاهلت هذه الحدود المكانية، يصبح التثبيت كابوسًا. تؤدي إعادة تشكيل قواعد الحديد الزهر الثقيلة إلى إهدار الوقت الهندسي الثمين وتأخير النشر.
تقوم أنظمة التصنيف JIS وDIN وISO بقياس خطأ الرصاص التراكمي. تحدد الدرجات مثل C3 وC5 وC7 دقة تحديد المواقع عبر مسافات سفر محددة. تتعامل الفئة C7 بسهولة مع الأتمتة الأساسية. إنه يعمل بشكل جيد للغاية مع أجهزة التوجيه الخشبية العامة والطابعات ثلاثية الأبعاد. ومع ذلك، تظل الدرجة C5 أو C3 إلزامية للحصول على درجة الكرة اللولبية عالية الدقة . تتطلب الآلات الفضائية والطبية باستخدام الحاسب الآلي هذه التفاوتات الأكثر صرامة للوفاء بقواعد الامتثال الصارمة. الإفراط في تحديد درجاتك يدمر ميزانيات المشروع بسرعة. افهم خط الأساس الحقيقي للتصنيع.
يرتبط قطر المسمار مباشرة بقوة العمود. البراغي السميكة تقاوم الالتواء تحت الأحمال المحورية الثقيلة. كما أنها تؤخر ظهور السرعة الحرجة على مدى فترات طويلة.
الرصاص، أو الملعب، يقيس مسافة السفر لكل ثورة. يؤدي هذا إلى إنشاء مقايضة مباشرة بين الدقة الميكانيكية وسرعة السفر. الرصاص العالي يعني السفر بشكل أسرع أثناء حركات الاجتياز السريعة. ومع ذلك، فهو يقلل بطبيعته من الميزة الميكانيكية لديك. كما أنه يقلل من الدقة الموضعية. اختر الرصاص الخاص بك بناءً على نطاق عدد الدورات في الدقيقة الأمثل لمحركك. إن موازنة منحنيات عزم الدوران مع السرعات المطلوبة تؤدي إلى أفضل النتائج.
يجب عليك مطابقة تصنيف الحمل الديناميكي الأساسي مع دورة العمل المتوقعة للماكينة. نحن نسمي هذا التصنيف Ca. هذا الحساب يعطي عمر التعب النظري. يشير المهندسون إلى ذلك باسم L10 life، وهو ما يمثل النقطة التي تبقى فيها 90% من الوحدات المتماثلة على قيد الحياة. تعتبر تقييمات الحمل الثابت مهمة في الغالب أثناء أحداث الأعطال أو غرق الأدوات الثقيلة. تأكد من أن الأحمال الديناميكية المستمرة تظل أقل بكثير من الحدود القصوى للمكون.

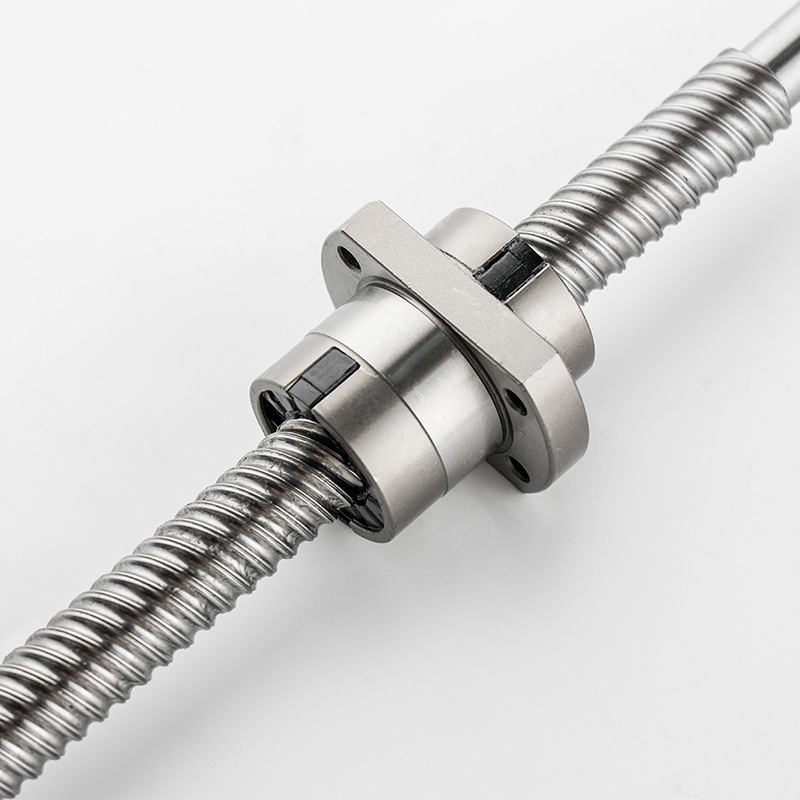

الكرات كبيرة الحجم تقضي على الخلوصات الداخلية جسديًا. يتم تثبيتها بإحكام في شكل القوس القوطي للخيوط. تستخدم تكوينات الجوز المزدوج فاصل شد بين صامولتين مستقلتين. يؤدي التحميل المسبق لإزاحة الرصاص إلى تغيير درجة الخيط قليلاً أثناء التصنيع. سليم إن اختيار اللولب الكروي باستخدام الحاسب الآلي يوازن بين هذه الطرق الدقيقة. تؤدي زيادة التحميل المسبق إلى القضاء على رد الفعل العكسي تمامًا. إنه يضمن تفاوتات مشددة أثناء عكس المحور. ومع ذلك، فإنه يولد المزيد من الاحتكاك والحرارة. سوف تحتاج إلى بروتوكولات تشحيم أكثر صرامة لتحمل هذا الحمل الحراري المتزايد.
الاتصال المتداول يخلق ميزة ميكانيكية هائلة. توفر المكونات التي تمت مناقشتها ما يصل إلى 90 بالمائة من الكفاءة الميكانيكية. عادةً ما تتراوح كفاءة براغي الرصاص الملامسة للانزلاق بين 30 و 50 بالمائة. يؤثر هذا بشكل مباشر على متطلبات حجم المحرك الخاص بك. يؤدي الاحتكاك العالي إلى إهدار الطاقة الكهربائية على شكل حرارة. إنه يجبرك على شراء محركات مؤازرة أكبر وأكثر تكلفة لتحقيق نفس سرعات السير.
ان برغي الأتمتة باستخدام محامل إعادة التدوير يقاوم التآكل بشكل جميل. إنه يحافظ على خصائص عدم رد الفعل العكسي لفترة أطول بشكل ملحوظ في ظل دورة CNC المستمرة. تتآكل خيوط Acme بشكل أسرع بكثير بسبب الاحتكاك المنزلق. يؤدي هذا الانزلاق المستمر إلى تحلل مادة البرونز أو البوليمر الأكثر ليونة باستمرار. يتطلب هذا التآكل السريع تعويضًا متكررًا لدرجات البرامج للحفاظ على أحجام الأجزاء الدقيقة. في نهاية المطاف، لا يمكن للبرنامج إصلاح الانحدار المادي.
وعلينا أن نقدم مشورة متوازنة وجديرة بالثقة. تتطلب بعض التطبيقات المحددة مقاومة طبيعية للقيادة الخلفية. تمثل المحاور Z العمودية بدون مكابح كهرومغناطيسية خطرًا كبيرًا على السلامة. يمكن أن تسقط رؤوس المغزل الثقيلة على الفور إذا تعطلت طاقة المتجر. البيئات شديدة التلوث تدمر المحامل الدقيقة بسرعة. قد تؤدي الميزانيات الهندسية الضيقة أيضًا إلى فرض تنازلات. في هذه الحالات المحددة، قد يكون المسمار اللولبي أو المسمار الرئيسي هو الخيار الأكثر أمانًا. إنها تقاوم القيادة الخلفية بشكل طبيعي بسبب معامل الاحتكاك العالي.
تواجه الأعمدة الطويلة والرفيعة مخاطر تشغيلية كبيرة. لا تحددها للخلاصات عالية السرعة دون إجراء حسابات شاملة. يؤدي تجاوز السرعة الحرجة إلى حدوث رنين في العمود. يؤدي هذا إلى حدوث اهتزازات كارثية وعطل ميكانيكي سريع. يؤدي ترهل العمود على المسافات الأفقية إلى تفاقم هذه المشكلة.
الأخطاء الشائعة التي يجب تجنبها أثناء التصميم:
تجاهل ترهل العمود الأفقي على مسافات تزيد عن مترين.
دفع محركات المغزل إلى ما هو أبعد من الحد الأقصى لعدد الدورات في الدقيقة الحرجة.
الفشل في حساب الطول غير المدعوم بشكل صحيح أثناء مرحلة التصميم.
اختيار الدعامات الطرفية غير المناسبة لسرعات النقل المطلوبة.
تمثل المعالجة النهائية حقيقة هندسية قاسية. تحدد أنماط التثبيت سقف أدائك مباشرةً. تحدد كيفية دعم العمود السرعة القصوى وحمل الإبزيم.
نمط التركيب |
مستوى الصلابة |
أقصى سرعة / تحميل التواء |
صعوبة المحاذاة |
|---|---|---|---|
ثابت مجاني |
أدنى |
منخفض جدًا |
سهل |
ثابت المدعومة |
معتدل |
واسطة |
معتدل |
ثابت-ثابت |
الأعلى |
عالية جدًا |
صعب للغاية |
توفر الإعدادات الثابتة المجانية أقل دورة في الدقيقة وسعة تحميل. أنها تدعم فقط نهاية المحرك. توفر الإعدادات المدعومة الثابتة أرضية متوسطة معتدلة. أنها تسمح بالتمدد الحراري الطفيف مع منع الجلد. توفر الإعدادات الثابتة أعلى صلابة ممكنة على الإطلاق. ومع ذلك، فإنها تظل الأصعب في مواءمتها بشكل صحيح. يؤدي عدم المحاذاة هنا إلى تدمير محامل الدعم على الفور بسبب الارتباط.
يؤدي التشحيم غير المناسب إلى حدوث مشكلات كبيرة في الموثوقية. دخول الرقائق المعدنية يسبب نفس الضرر. يؤدي هذان العاملان إلى حدوث 90 بالمائة من الأعطال الميكانيكية المبكرة. يجب عليك دمج المساحات المناسبة من اللباد أو البلاستيك في غلاف الجوز. استخدم منفاخًا وقائيًا قويًا أو أغطية طرق في بيئات CNC القاسية. يعمل شحم قاعدة صابون الليثيوم النظيف على إطالة عمر المكونات بشكل كبير. يعمل الشحوم الملوث تمامًا مثل مركب اللف، مما يؤدي إلى طحن ملفاتك الدقيقة.
يؤدي شراء أطوال جاهزة إلى تقليل المهل الزمنية بشكل كبير. كما أنه يقلل من التكاليف الهندسية الأولية. يمكنك دمجها في النماذج الأولية بسرعة. يوفر طلب البراغي المخصصة ذات التصنيع النهائي إعدادًا مثاليًا للمسبوكات الخاصة بك. إنه يضمن التركيز الأمثل لمجلة التحمل. ومع ذلك، فإنه يضيف أسابيع إلى جداول التسليم. قم بمقارنة الجدول الزمني الخاص بك مع قدرات التصنيع الداخلية لديك. غالبًا ما تستفيد المتاجر الصغيرة من الأطوال القياسية المُجهزة مسبقًا.
ابحث عن الموردين الذين يقدمون أدوات تقنية قوية. ابحث عن الآلات الحاسبة الشاملة للتحجيم ونماذج CAD ثلاثية الأبعاد القابلة للتنزيل. يعد الدعم الهندسي للتطبيقات أمرًا حيويًا لعمليات التحقق من الأحمال المعقدة. يقوم البائعون الجيدون بمراجعة حسابات L10 الخاصة بك بدقة. إنهم يشيرون إلى مشكلات السرعة الحرجة المحتملة مبكرًا. إنها ترشدك نحو تكوينات التحميل المسبق الصحيحة لقدرة المغزل الخاصة بك.
اجمع بياناتك التشغيلية الآن. لاحظ الحد الأقصى للحمل، وطول السفر الإجمالي، ودورة العمل. حدد سرعة الاجتياز السريعة المطلوبة بوضوح. اتصل بفريق المبيعات الفني. تحقق من حسابات الحياة L10 الخاصة بك قبل إصدار أمر الشراء. قم بحماية استثماراتك من خلال مراجعة النظراء الصارمة والتعاون مع البائعين.
يوازن التكامل الناجح بين الرياضيات النظرية وأرضيات المتاجر الواقعية. سيظل مكون محرك الأقراص الأكثر تكلفة يفشل في النهاية إذا تم تثبيته بشكل سيء. دعامات النهاية المنحرفة تدمر الدقة بسرعة. تركيبات الشحوم المهملة تدمر التركيبات المثالية في غضون أسابيع.
قم بمطابقة مستويات التحميل المسبق الخاصة بك مباشرة مع صلابة المواد المستهدفة.
قم دائمًا بحساب السرعات الحرجة لامتدادات المحاور الطويلة قبل الانتهاء من التصميمات.
إعطاء الأولوية للدفاع عن التلوث الشديد في بيئات المتاجر القذرة.
استشر فريقك الهندسي الداخلي للتحقق من القيود المكانية.
اتخذ إجراءً اليوم لضمان موثوقية جهازك. قم بتنزيل دليل التحجيم الشامل من بائع مكونات موثوق به. أرسل مواصفات ماكينة CNC الخاصة بك للحصول على مراجعة فنية متخصصة. قم بتأمين الأساس الميكانيكي الخاص بك قبل البدء في التجميع.
ج: طرق التصنيع تملي الفرق الأساسي. يتم بثق البراغي المدرفلة من خلال القوالب الثقيلة. إنها تكلف أقل وتتناسب تمامًا مع مهام الأتمتة القياسية. يتم تصنيع البراغي الأرضية بدقة باستخدام المطاحن الكاشطة. إنها تكلف أكثر بكثير ولكنها توفر دقة تحديد المواقع القصوى. تحقق المتغيرات الأرضية عادةً درجات دقة من C5 إلى C0، مما يجعلها مثالية للتفاوتات الصارمة في مجال الطيران.
ج: يمكنك التخلص من رد الفعل العكسي عن طريق إدخال التحميل المسبق الميكانيكي. يمكنك استخدام محامل كبيرة الحجم داخل الجوز لملء الخلوصات. بدلا من ذلك، قم بتثبيت نظام الجوز المزدوج مع فاصل التوتر. إذا ظهر رد فعل عنيف فجأة في جهاز قديم، فتحقق من كتل المحامل أولاً. غالبًا ما تحاكي محامل الدعم البالية رد الفعل العكسي للجوز بشكل مثالي.
ج: تجاوز السرعة الحرجة يسبب الجلد الشديد. يبدأ العمود الطويل بالاهتزاز بشكل لا يمكن السيطرة عليه عند تردد الرنين. هذا التشويه التوافقي يدمر الدقة الموضعية على الفور. كما أنه يحفز أحمالًا شعاعية هائلة على الدعامات الطرفية. وسرعان ما سيتبع ذلك التآكل المبكر والضوضاء الشديدة والعطل الميكانيكي الكارثي.
ج: تعتمد فترات التشحيم كليًا على دورة العمل المحددة لديك. يتطلب الطحن المستمر الثقيل تشحيمًا يوميًا أو أسبوعيًا. قد يحتاج توجيه الضوء إلى فحوصات شهرية فقط. اتبع دائمًا توصيات الحجم الأساسية للشركة المصنعة. تتطلب البيئات القذرة تنظيفًا متكررًا لطرد الحطام. استخدم أدوات التشحيم الآلية لمنع الخطأ البشري تمامًا.
